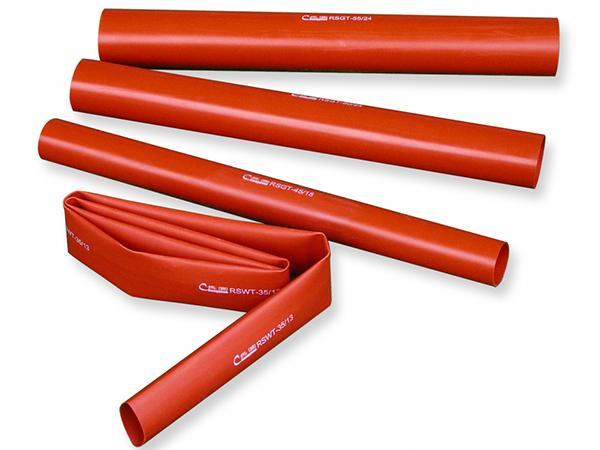

Tubo termo retrátil isolante

Modelo: CYG-RSWT

Aplicações
Tubo termo retrátil isolante/anti-tracking são normalmente usados para terminações de linhas elétricas, internos ou externos com tensão de 36kV, isto graças as caracteristicas que este apresenta tais como, excelente resistência climática, resistência ao envelhecimento e resistência a chamas.

Tamanho
Tamanho Antes da contração (mm) Após contração (mm) Cabo(m2)
Diâmetro interno Diâmetro interno Espessura da parede
RSWT-30/11 ≥28 ≤11 2.7±0.25 25～50
RSWT-35/13 ≥33 ≤14 2.8±0.25 70～120
RSWT-40/15 ≥38 ≤15 3.0±0.4 150～240
RSWT-45/17 ≥43 ≤18 3.0±0.4 300～400
RSWT-50/22 ≥48 ≤23 3.3±0.4 Design especial
RSWT-60/22 ≥58 ≤23 3.3±0.4
RSWT-80/27 ≥74 ≤30 3.7±0.4
RSWT-100/37 ≥94 ≤40 3.9±0.4
RSWT-120/37 ≥118 ≤45 3.6±0.4
RSWT-140/49 ≥138 ≤55 5.0±0.4
RSWT-160/66 ≥158 ≤70 6.0±0.4
Dados técnicos
Propriedades Unidade Especificações Método de teste
Resistência a tração MPa ≥8.0 ASTM D2671
Alongamento a ruptura % ≥300 ASTM D2671
Envelhecimento térmico K1>0.8 K2>0.7 120℃ 168h
Resistividade volumétrica Ω· cm ≥1014 ASTM D2671
Rigidez dielétrica kV/mm ≥20 ASTM D2671
Temperatura de contração ℃ 120～140
Nivel de tensão Anti-tracking Nivel A ≥3.5 ASTM D2303
Indice de oxigênio OI ≥28 ASTM D2863
Absorção de água ≤0.5% ASTM D570
