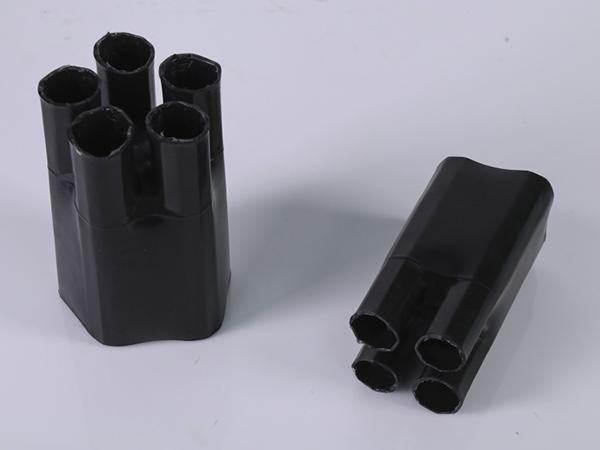

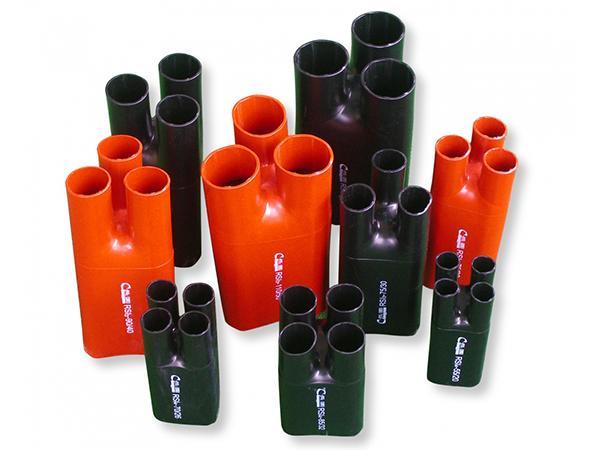

Extremidades termoretráteis

Modelo: CYG-RSI

Descrição
As extremidades termocontráteis foram feitas de modo a garantir a isolação e proteção entre diferentes fases da saida e entrada de cabos. A tensão máxima é de até 36kV.

Especificações
Tamanho Diametro antes da contracao(mm) Diameto apos contracao (mm) Cabo
Ramo Fundo Fundo Ramo
RSI3- 35/15 ≥15 ≥33 ≤20 ≤6
RSI3- 50/25 ≥23 ≥48 ≤21 ≤10
RSI3- 75/30 ≥28 ≥73 ≤34 ≤12 25-50
RSI3- 90/40 ≥38 ≥88 ≤45 ≤16 70-120
RSI3-110/50 ≥48 ≥108 ≤55 ≤19 150-240
RSI3-130/60 ≥58 ≥123 ≤55 ≤27 Above 300
RSI4-35/15 ≥13 ≥36 ≤20 ≤6 10-16
RSI4-55/20 ≥20 ≥52 ≤27 ≤7 25-50
RSI4-70/26 ≥26 ≥68 ≤30 ≤9 70-120
RSI4-85/32 ≥30 ≥85 ≤43 ≤13 150-240 300
RSI4-110/45 ≥44 ≥110 ≤51 ≤14
RSI5-35/10 ≥10 ≥35 ≤19 ≤5 10-16
RSI5-50/15 ≥14 ≥46 ≤25 ≤6 70-120
RSI5-75/25 ≥22 ≥68 ≤31 ≤7 70-120
RSI5-100/35 ≥32 ≥92 ≤43 ≤11 150-240
RSI5-110/55 ≥44 ≥108 ≤55 ≤14 300
Dados técnicos
Propriedades Unidade Especificações Método de teste
Resistência a tração MPa ≥11 ASTM D2671
Alongamento a ruptura % ≥300 ASTM D2671
Envelhecimento a 120℃ 168h K1>0.8 K2>0.7 ASTM D2671
Resistividade volumétrica Ω · cm ≥1014 ASTM D2671
Absorção de água ≤0.5% ASTM D570
